生产车间噪声治理方案

发布人: 佳绿噪音治理
发布时间: 2023-09-11
点击量: 1675


一、 噪声项目概述

钢铁集团为满足生产需要,在公司西南厂界15m处建设有一生产车间,生产车间因设备老化,且房顶部采用彩钢板封闭,隔音效果不理想、站房开口较多,门窗均不是隔音门窗,都有漏声,噪声源主要为锻炼钢铁的大熔炉,及除尘风机及大烟囱,均属于高空噪声源,低矮的树木及房屋不能很好的起到有效的阻碍噪声传播的途径,所以噪声与受影响居民楼之间,可以说是直线传播,虽然传播距离较远,但因噪声车间噪声均为低频噪声(低频噪声具有传播距离远,衰减量小,对人体有较大的危害等特点)在居民楼前一马路高1.5m处测得几个点分别噪声为58606259dB,超出但国家标准《工业企业噪声排放标准》GB12348—20082类标准夜间标准,即夜间噪声≤50dB,依据经验若在居民楼窗外1m处测噪声值将大于在1.5m处测得的噪声值,预估噪声值在65dB,为使设备正常运行后噪声达到或优于相关国家标准,构建和谐社会,提升企业自身品牌形象,公司领导对此特别重视,特邀我司(武汉博创源环保科技有限公司)噪声治理方案的设计及施工一条龙服务,使厂界声环境达到或于相关国家标准。

二、 噪声治理目标的确定

1. 达到国家相关标准2类标准

序号

噪声控制点

达到效果

执行标准

备注

1

居民窗外1m

50 dBA

《工业企业噪声排放标准》GB123482008

扣除背景噪声

《工业企业噪声排放标准》GB123482008

类别

昼间

夜间

0

50

40

55

45

60

50

65

55

70

55



各类标准适用范围的划定:

1) 0类标准适用于疗养院,星级宾馆酒店的区域。

2) 类标准适用于以居住、文教机关为主的区域。

3类标准适用居住、商业、工业混杂区及商业中心区。

4) 类标准适用于工业区。

5) 各类标准适用范围由地方人民政府划定。

三、 设计依据

1. 工业企业噪声排放标准》GB12348—2008

2. 《民用建筑隔声设计规范》GB50118—2010

3. 《声环境质量标准》GB3096-2008

4. 《建筑设计防火规范》GB16—872001年板)

5. 业主提供的空压机数据参数及要求

6. 我公司类似降噪工程经验

四、 噪声源分析

1 煅烧炉噪声分析

钢铁冶炼中最重要的一环就是煅烧,在这个过程中噪声的产生主要是火焰的燃烧,在煅烧的过程中产生较大的噪声在设备附近处测得噪声达到110dB

2 除尘系统噪声分析

除尘系统中,主要噪声就是离心风机及出风管道噪声,其中离心风机工作中主要是由于配套电机内部零件摩擦等产生噪声经电机壳体向外辐射,在业界我们称之为为机械噪声,出风管道噪声主要是气体在管道内形成湍流,产生二次噪声,在通过管道向外辐射,此为空气动力性噪声。

五、 我们建议的降噪措施

针对钢铁集团这样的综合噪声,结合技术人员查看业主拍摄的现场照片并结合业主提供的现场测量的噪声数据分析出的降噪要点,我公司根据我们以往治理类似项目的经验,以科学、合理、经济实用性为原则结合现场实际情况制定如下治理措施:



5.1煅烧炉噪声治理措施煅烧车间采用彩钢瓦结构,且四周基本敞开,所以产生的噪声向四周散发,主要噪声源(煅烧炉)因生产工艺复杂化,且周围温度极高,故无法在源头治理,我司在勘察现场及结合噪声治理需求,建议在厂区沿着天然气管道安装长200m17mL型隔声屏障(隔声屏障是一个隔声设施。它为了遮挡声源和接收者之间直达声,在声源和接收者之间插入一个设施,使声波传播有一个显著的附加衰减,从而减弱接收者所在的一定区域内的噪声影响。)。

5.2除尘系统噪声:在沿着厂区内安装隔声屏障后,除尘系统中的离心风机噪声可以有效的得到解决,但因出风管道出风口高达到15.6m,高17m的隔声屏障对于出风口噪声附加衰减量不足10dB,所以需在出风口加装一出风消声器,尺寸为Ø2300mm*1250mm,并配套防雨帽。

六、避免降噪设施对设备运行环境影响的细节处理

1. 维护影响:为方便货物进出,我司设计在原有的进出门处,隔声屏障安装一尺寸相同的隔声门,采用电机伺服,并在大门中开一小门作为人员进出常开门尺寸为2000*1000mm

2. 管线密封措施:为保证整体降噪效果,对设备线管等细节,我们将在施工中进行开孔并做好周边的密封处理。

3. 防雨措施:吸音棉被雨水浸泡后将完全失去吸声功能,但吸音棉又是消声器中必须用到的主要材料,为解决吸音棉的防雨问题,我们对进、出风消声器吸音棉采用无碱憎水玻纤布包裹,同时选用孔径小的护面板材。

5声屏障结构设计要点

1、吸隔声屏障高出地面共17米,分两段,上段为14米高的钢结构加吸隔声板,下段为砼结构加砖砌体。

2、上段钢结构采用热轧H型钢(GB/T11263--1998),HM300×200×8×12

3、下段砼柱用C25砼,柱截面尺寸为600×800

4、基础采用条形基础,要求地面耐力大于90Kpa,砼标号C25,钢筋保护层为50,回填土要求夯实,确保有效抗倾覆力的发挥。

5、钢柱与下端砼柱必须有效连接,即保证螺栓的锚固能力,钢柱与预埋件之间焊接可靠。

6、.填充墙必须与柱子拉接筋有效连接,拉接筋为 2φ6 间隔 400, 长 500。 注:未注单位的数值后,单位为 mm

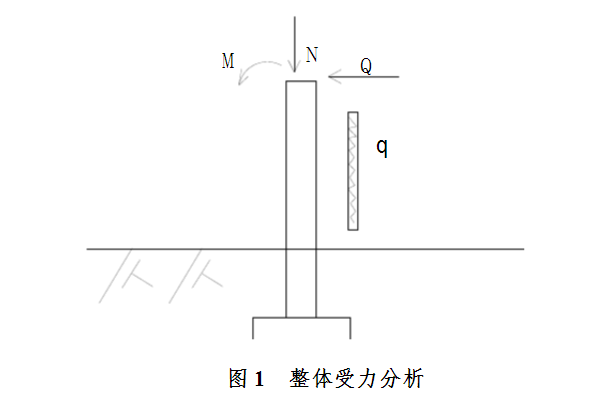

1. 由于上部结构很轻,此部分竖向力即中视为零,作为有利条件: ∑N=0.

2.    0.5KN/m2  50kg/m2  q0=50kg/m2


风压 体型系数为 1.21

风压高度变化系数为 1.17

q1=1.21×1.17×0.5=0.71KN/m2=70.79kg/m2 q=0.71× 2.5=1.8KN/m.

3. 立柱底部预埋螺杆抗拉强度验算

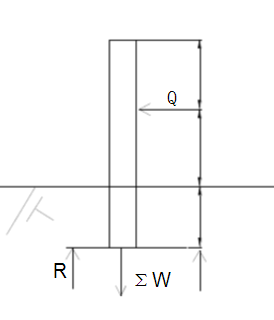

如图 2 所示, 取风 压设 计值 Wk=0.76KN/m2 ,转 化为线 荷qk=1.9KN/m按悬臂梁则有:

 Mmax=ql2/2=1.8×142/2=176.4KN·mR =Mmax/0.4=441KN,由 5  M30×1000 预埋螺栓承担,则每根受力为 88KN。实际上,M30×500 化学 锚栓抗拉、抗剪都在 100KN 以上,更何况是 M30×1000 预埋螺杆。

4. H 型钢立柱强度验算 H 型钢 300×200×8×12×12 Q235) : Ix=11400×104mm4 Wx=779 ×103mm3, 根部:σ max=Mmax/Wx=176.4× 103× 103/(779× 103)=226.5N/mm2 ≤250N/mm2,满足。

 5. 抗倾覆验算


 Q=q× 17=3.06t

K≤1.3K0

W1(自重墙)=0.6×2=1.2t/m

W3(土体自重)=6×2=12t/m ∑w0=13.2t∑W=13.2×2.5=33t

1.3×倾覆力矩=3.06×1.3×14=55.7 抗倾覆力矩=33×2=6655.7 即声屏障基础稳定性较好。

七、 工程造价预算

八、 工期及售后服务承诺

1. 工程总工期为120天;工程质保期为十二个月,此报价一个月内有效

2. 服务效率:保修期内或保修期外如设备出现故障,我方在接到通知后,8小时内响应,维修人员在24小时内可达到现场并开始维修。

3. 服务原则:在保修期内我方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,我方维修或提供的配件均按成本价计。
